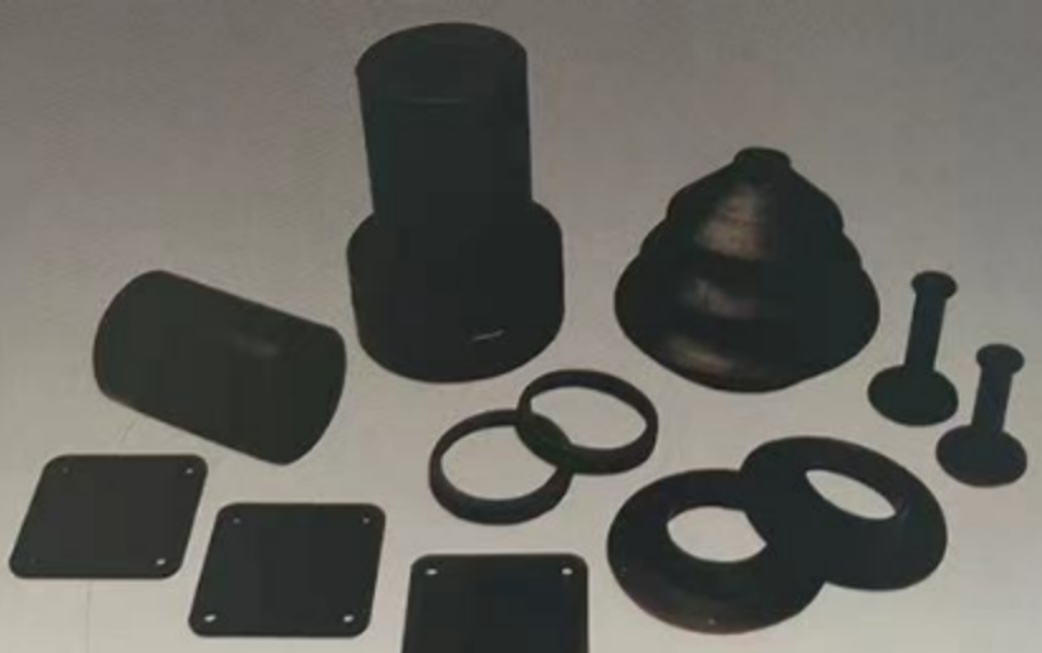

Gúmmíþéttingar - Leiðbeining um stöðugar og hreyfanlegar þéttingarhluta

Verkfræðingar standa frammi fyrir stöðugri áskorun: að velja rétta innsiglið fyrir verkið. Á hverjum degi skoðarðu teikningar, opnar viðhaldshandbækur eða gengur um framleiðslusalinn. Flans er að leka. Sílínder er að bila.Skaft er að slitna.Sökudólgurinn? Oftast röng val á innsiglum. Þessi leiðbeiningar veita raunhæf dæmi til að hjálpa þér að velja milli gúmmíþéttinga, rykþéttinga, V-þéttinga og O-hringa.

Stöðug innsiglun fyrir kyrrstæðar samskeyti

Hugsaðu um dæluhús. Tvennir málmyfirborðar sem eru skrúfaðir saman. Þau líta út fyrir að vera slétt, en undir smásjá eru þau full af rispum, verkfæragöllum og örtöflum. Vökvi finnur þessar leiðir. Gúmmíþétting er sett milli þeirra. Þú herðir skrúfurnar. Þéttingin klemmst saman, rennur inn í ófullkomleikana og stöðvar lekann. Notaðu þær á dæluhús, ventlalok, pípufelgur og aðgangsloka. Stór svæði? Óreglulegar form? Ekkert mál. Ef verkefnið felur í sér tvö kyrrstæð yfirborð sem þarf að þétta, er gúmmíþétting oft lausnin. Mundu: þær eru ekki ætlaðar fyrir hreyfanlega hluta.

Dýnamísk innsigli fyrir fram og til baka hreyfandi og snúningshöfuð

Hugsið nú um vökva­stýrðan stönghylki á bakskófla. Stöngin útstreymir og dregst inn, rennur inn í og út úr hylkinu. Ryk, leir og sandur eru alls staðar. Ef þessi óhreinindi komast framhjá stöngþéttingunni, rispa þau hylkisvegginn, eyðileggja stimplann og skemma allt tækið. Hvað bætirðu við? Rykþéttingar eiga heima á vökva­stýrðum stönghylkjum, loftdrifnum virkjunum, línulegum leiðbeinum og öllum sveifluhreyfðum öxlum sem eru berskjaldaðar fyrir óhreinindum.

Settu þá upp á ytri hliðina á aðalþrýstingsgúmmíinu. Hlutverk þeirra er að útiloka óhreinindi, ekki að halda þeim inni. Sveigjanlegur kantur þurrkar stöngina hreina í hvert sinn sem hún dregst inn. Hann skrápar burt leðju, sand og vatnsdropa. Ef búnaðurinn þinn starfar í rykugum, drullugum eða blautum umhverfum mun rykþétting lengja endingartíma verulega. Þær eru fyrsta vörnin gegn mengun. Skiptu þeim reglulega út; þær slitna fyrr en þrýstingsgúmmíin.

En hvað með snúningsásina? Rafmótora. Gírkassa. Færiböndarúllur. Þessir aðilar snúast hratt, oft óstöðugt og stundum með grófum yfirborðum vegna slits. Venjulegur varalok mun hitna of mikið, skríða og bila fljótt. Hér kemur annar fyrirkomulag best til greina. V‑lokar eru valið fyrir snúningsás sem eru með óstöðugleika, útstillingu eða grófum yfirborðum.

V‑laga þversniðið er snjallt. Þegar skaftið snýst kastar miðflóttaaflið innsiglingarlippanni út á við. Hún snertir næstum ekki mótsönnu, svo að núningur er í lágmarki. Lögunin skapar dæluvirkni sem ýtir óhreinindum frá innsiglinu. Engin þétt uppsetning er nauðsynleg. Þú rennir henni á skaftið; hún miðar sig sjálfkrafa. Nota má þær á rafmagnsmótorum, inntaksafls- og úttaksskaftum gírkassa, landbúnaðartækjum og færiböndum. Þær ráða við skaftahraða allt að 20 metrum á sekúndu. Þær þola hornranga sem myndi eyðileggja önnur innsigl. Uppsetningin er fljótleg; engin sérstök verkfæri eru nauðsynleg.

Alhliða O-hringir fyrir fjölbreyttar notkunaraðferðir

Svo hvenær notarðu algengasta innsiglið af öllum? Alls staðar annars staðar. O-hringir eru sjálfgefinn innsiglunarbúnaður fyrir nánast allt: vökvaþrýstingshylki, loftþrýstingslokar, skyndisambandskúplar, vökvafestingar og ótal aðrar stöðugar og hreyfanlegar notkun. Meginreglan er einföld: stýrð aflögun. Þú skerð rifa, setur O-hringinn í, þjappar honum með mótaðila. Hringlaga þversniðið flötast, sem myndar tvö innsiglunartengsl. Innri þrýstingur ýtir O-hringnum yfir á lágþrýstingshliðina og eykur snertingarþrýstinginn. Sjálfvirka kraftgjöf. Virkar frá tómarúmi upp í háþrýsting. Virkar frá -50°C upp í 200°C með réttu efni. Ef þú hefur rifa mun O-hringur líklega passa.
